Como conectar o celular no CLP

O CLP tem porta de rede

O caso mais simples: o CLP, inversor ou IHM já fala Modbus TCP.

Ligue o CLP no roteador ou switch da fábrica, com cabo de rede.
Conecte o celular no mesmo Wi-Fi.
No app, cadastre o IP do CLP (ou toque na lupa para procurar no Wi-Fi) e toque em Testar conexão.

O Wi-Fi não chega forte no painel? Um repetidor resolve.

O CLP só tem RS-485 ou RS-232

Muito inversor e CLP pequeno não tem porta de rede. Um conversor faz a ponte até o Wi-Fi.

Ligue o conversor nos fios RS-485 (ou RS-232) do CLP ou inversor.
No conversor, use a mesma velocidade e paridade do equipamento (estão no manual) e conecte-o ao Wi-Fi.
No app, cadastre o IP do conversor. Em Número na rede (o ID do escravo), use o endereço do equipamento na linha RS-485.

O conversor só repassa os dados, sem traduzir para Modbus TCP? No app, escolha RTU em Mais opções → Protocolo.

Sem rede no painel? Um cabo USB-OTG com adaptador RS-485 ligado direto no celular também funciona: no app, escolha Cabo USB no cadastro do equipamento. É novo e ainda está em conferência com equipamento real.

A máquina está longe

Para acompanhar de casa, do escritório ou de outra cidade.

Instale o roteador 4G na máquina, com um chip de dados, e ligue o CLP nele.
Configure a VPN do roteador, seguindo as instruções dele, e ative a VPN no celular.
No app, cadastre o IP do CLP, como se você estivesse do lado da máquina.

De longe, prefira telas só de acompanhamento. Quem liga uma máquina precisa ver quem está perto dela. O Ware IoT não substitui intertravamentos nem o botão de emergência.

Por que não conecta?

Confira nesta ordem. Quase sempre é um destes cinco.

Mesmo Wi-FiO celular precisa estar no Wi-Fi da máquina, não em outra rede da fábrica.
Faixa de IPCelular em 192.168.0.x e CLP em 192.168.1.x não se falam: na maioria das redes, os três primeiros números precisam ser iguais. O app avisa quando a faixa é diferente.
Dados móveisCom o Wi-Fi da máquina sem internet, o Android tende a usar o 4G. O Ware IoT usa o Wi-Fi da máquina mesmo assim. Se ainda falhar, desligue os dados móveis ou toque em “manter conexão” no aviso de Wi-Fi sem internet.
Porta 502É a porta do Modbus TCP. Se o equipamento usa outra, ajuste em Mais opções. Confira também se o Modbus TCP está ligado nele: alguns vêm desligados de fábrica.
Número na rede (ID)Costuma ser 1. Atrás de um conversor RS-485, use o endereço configurado no CLP ou inversor.

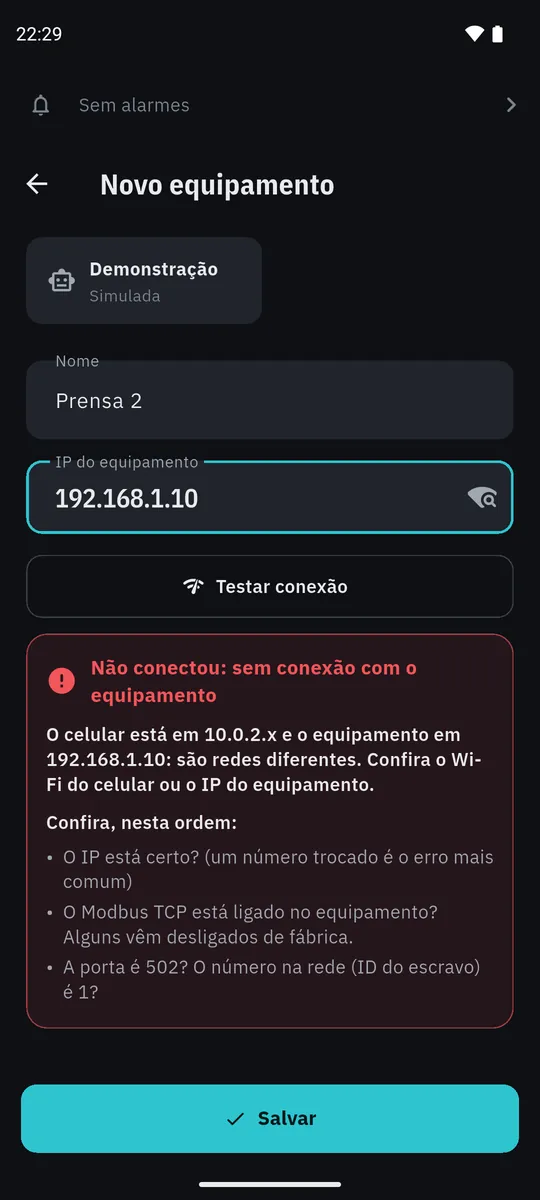

Testar conexão no Ware IoT: não conectou, e o app explica que o celular e o equipamento estão em redes diferentes, com a lista do que conferir. — O teste de conexão diz o que achou (aqui, redes diferentes). Não sabe o IP? A lupa procura no Wi-Fi quem responde Modbus.

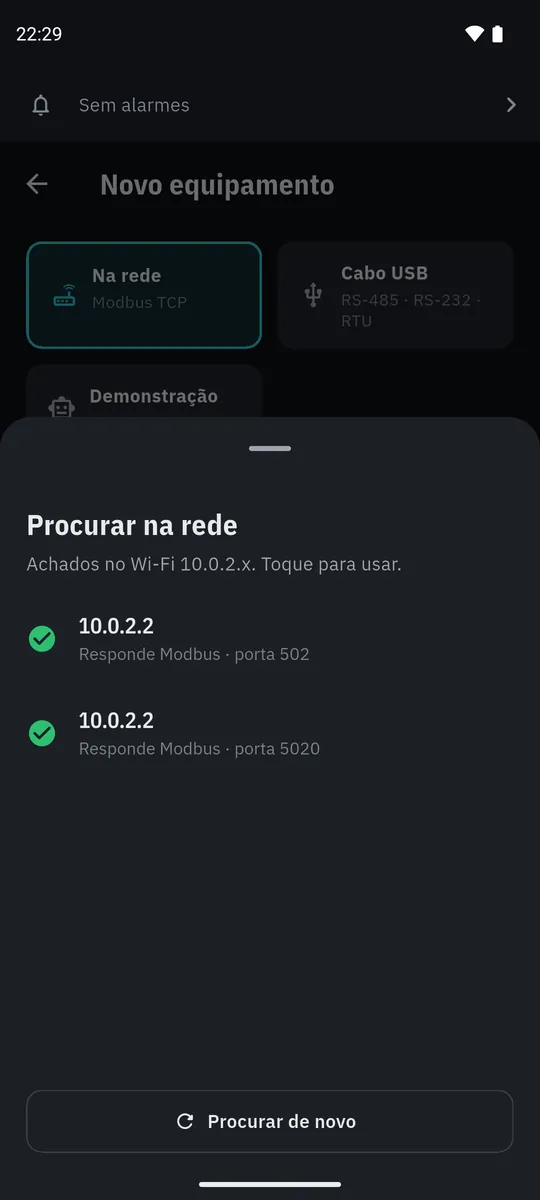

Procurar na rede: a lupa do campo IP achou dois equipamentos no Wi-Fi que respondem Modbus, nas portas 502 e 5020. — O teste de conexão diz o que achou (aqui, redes diferentes). Não sabe o IP? A lupa procura no Wi-Fi quem responde Modbus.

Compatibilidade

O que o app fala e até onde já foi testado. Sem prometer o que ainda não vimos funcionar.

Equipamento realConferido num CLP ou equipamento de verdade. Ainda nenhum.
SimuladorPassa nos nossos testes com simulador.
Mapa do manualEndereços conforme o manual da marca, sem conferência em bancada.
Ainda nãoO app não fala. Sem data.

Protocolos e ligações
Como liga	Estado
Modbus TCPCLP, inversor ou IHM na rede, porta 502	Simulador
Modbus RTU e ASCII por conversorRS-485 ou RS-232 → Wi-Fi	Simulador
Modbus RTU e ASCII por cabo USB-OTGAdaptador RS-485/232 ligado no celular	Simulador
Siemens S7S7-300, 400, 1200 e 1500, com PUT/GET	Simulador
OPC UA sem criptografiaModo None, com ou sem usuário e senha	Simulador
MQTTBroker na rede local	Simulador
Arduino e ESPMensagem própria por TCP, UDP ou cabo USB	Simulador
Câmera IPRTSP, aberta por um botão da tela	Simulador
OPC UA com criptografiaSign e SignAndEncrypt	Ainda não
EtherNet/IP, PROFINET e HTTP	Ainda não

Mapas de memória das marcas
Marca e linha	Estado
Inovance H3U e H5UCLP	Mapa do manual
INVT IVC1, IVC1L, IVC2L e IVC3CLP	Mapa do manual
WEG TPW04CLP	Mapa do manual
Delta DVPCLP	Mapa do manual
Inovance MD500Inversor	Mapa do manual
INVT GD20Inversor	Mapa do manual

Sem perfil da marca, a variável usa o endereço Modbus que está no manual do equipamento.

Seu CLP não está aqui? Fale com a gente.

Sem equipamento por perto?

O app já vem com uma máquina de demonstração. Dá para conhecer tudo antes de ligar no CLP.

O Ware IoT é só para Android. Mande o link para o celular Android que vai ficar na máquina.

Android 7 ou mais novoGrátisSem cadastro
